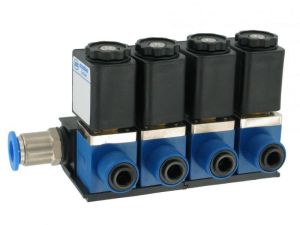

Baureihe K01 Multi

2/2-Wege-Trennmembranventil, 2-er Modul

  • Direktgesteuertes2/2-Wege-Magnetventil mit Trennmembran
  • FunktionNC-Funktion, in 2-er Modulen kombinierbar
  • Material Ventilkörper ABS
  • Elektrischer Anschluß Gerätestecker Form B, nach DIN EN175301-803
  • Magnetsystem in Schutzart IP 65
hr
Technische Daten
  • BauartMagnetventil mit Trennmembran
  • Funktion Stromlos geschlossen (NC)
  • Nennweite 2-4 mm
  • Druckbereich 0 - 4 bar
  • Medium Gase, Flüssigkeiten, agressive Medien
  • Viskosität max. 22m²/s
  • Mediumstemperatur -10°C bis +80°C abhängig vom Gehäusewerkstoff
  • Umgebungstemperatur -15°C bis +50°C
  • Gehäusewerkstoff ABS, PA6.6, PVDF, Makrolon
  • Dichtungswerkstoff NBR, FKM oder EPDM
  • Einbaulagebeliebig
  • Schmierungnicht erforderlich
  • Standardspannungen24 V, 42 V und 230 V ~ 50/60Hz 12 V und 24 V =
  • Sonderspannungenauf Anfrage
  • Spannungstoleranz+10/- 10%
  • Rel. Einschaltdauer100%
  • LeistungsaufnahmeDC 6,9 W, AC10,5 VA
  • SchutzartIP 00 / IP 65
  • Elektrischer AnschlußGerätesteckdose PG 11
  • Elektrische Ausrüstungnach VDE 0580
  • IsolierklasseF
hr

Anschlüsse: Schlauchstutzen, Klebestutzen, Schnellkupplung, Gewinde


Bitte geben Sie bei der Bestellung unbedingt auch die elektrische Spannung und den Dichtungswerkstoff an.

Download Datenblatt

PDF-DownloadDatenblatt_BR K01 Multi.pdf (303,3 KiB)
